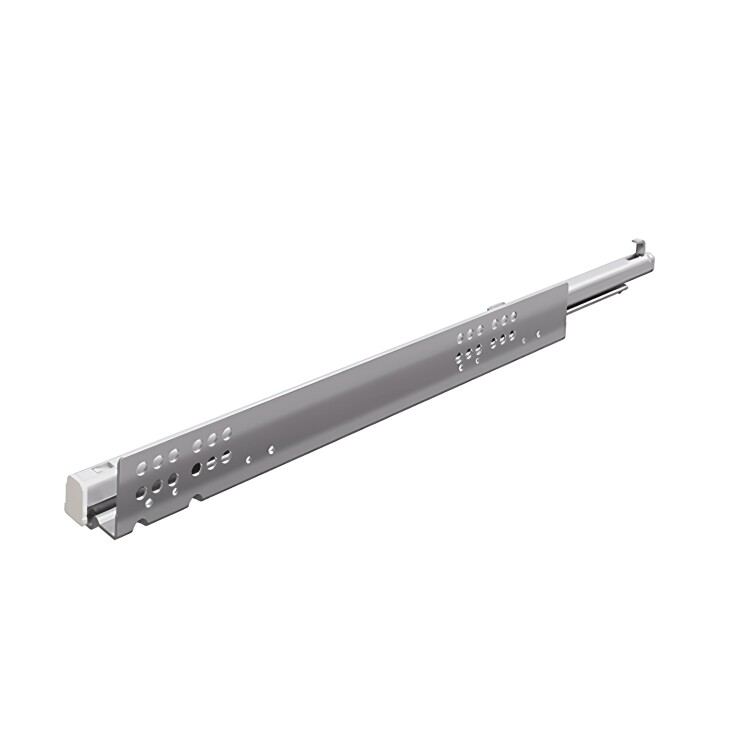

Скрытая направляющая полного выдвижения из серии Quadro. Оснащена механизмом Push to open для бесшумного открывания без ручек. Длина 250 мм, допустимая нагрузка 15 кг. Монтаж осуществляется надвижным способом на правой стороне. Класс нагрузки 30 кг, монтажная ширина EB20. Характеристики: • Полное выдвижение с механизмом Push to open • Номинальная длина 250 мм, нагрузка 15 кг • Скрытый надвижной монтаж, правая сторона Перед заказом: • Проверьте монтажную ширину EB20 и расстояние между отверстиями 142 мм перед заказом
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9111360
- Push to open
- Да
- Выдвижение
- Полное
- Доводчик
- Нет
- Размер
- 250 мм
- Тип
- Скрытый монтаж
- Нагрузка
- 15 кг
- Сторона
- Правая
- Длина ящика SKL
- 250 mm
- Нагрузочная способность, кг
- 15 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 142 мм
- Номинальная длина
- 250 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9111360. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
