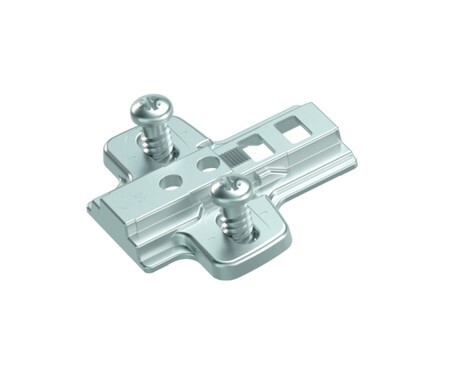

Аксессуар для мебели серии Hettich Sensys/Intermat. Изделие представляет собой параллельный адаптер с монтажной планкой, что упрощает установку и выравнивание механизма. Материалом служит цинковое литье с защитным никелированным покрытием. Дистанция изделия составляет 3 мм. Для монтажа используются предустановленные евровинты размерами 5 x 12 мм. Шлицевые отверстия позволяют регулировать положение по высоте в диапазоне +3/-3 мм. Характеристики: • Дистанция: 3 мм • Материал: цинковое литье, поверхность никелированная • Крепление: евровинты ø 5 x 12 • Регулировка по высоте: +3 / -3 мм за счет шлицевых отверстий Перед заказом: • Проверьте доступность евровинтов 5x12 мм для фиксации монтажной планки к корпусу мебели.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9106988
- Цвет
- Никель
- Дистанция
- 3 мм
- Расстояние между отверстиями (мин)
- 32 мм
- Регулировка по высоте
- регулировка по высоте за счет шлицевых отверстий
- Диапазон регулировки
- + 3 мм / - 3 мм
- Материал
- цинковое литье
- Поверхность
- никелированная
- Применение
- Монтажная планка
- Тип монтажа
- с помощью евровинтов
- Тип установки монтажных планок
- с помощью евровинтов (ø 5 x 12)
- Крепежное отверстие
- ø 5 x 12
- Тип Принадлежности
- параллельный адаптер + монтажная планка
- EAN
- 4023149159893
- Кол-во в упаковке
- 50 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9106988. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
