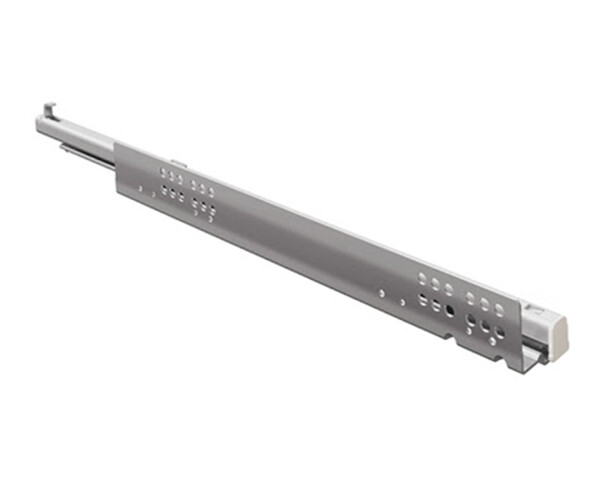

Направляющая полного выдвижения Hettich Quadro P2O 350мм левая. Артикул Hettich 9105929. Скрытые направляющие Hettich Quadro серии P2O. Длина 350 мм, левая сторона. Нагрузочная способность 25 кг. Надвижной монтаж, минимальная глубина корпуса 363 мм. Характеристики: • Нагрузочная способность 25 кг, класс нагрузки 30 кг. • Тип открывания: Push to open. • Левая сторона, длина 350 мм. • Скрытые направляющие, надвижной монтаж. Перед заказом: • Проверьте толщину боковины корпуса: она должна быть не более 16 мм для корректного монтажа (EB 20).
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105929
- Размер
- 350 мм
- Сторона
- Левая
- Длина ящика SKL
- 350 mm
- Нагрузочная способность, кг
- 25 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 192 мм
- Номинальная длина
- 350 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open
- Класс нагрузки
- 30 kg
- Тип монтажа
- надвижной монтаж
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105929. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
