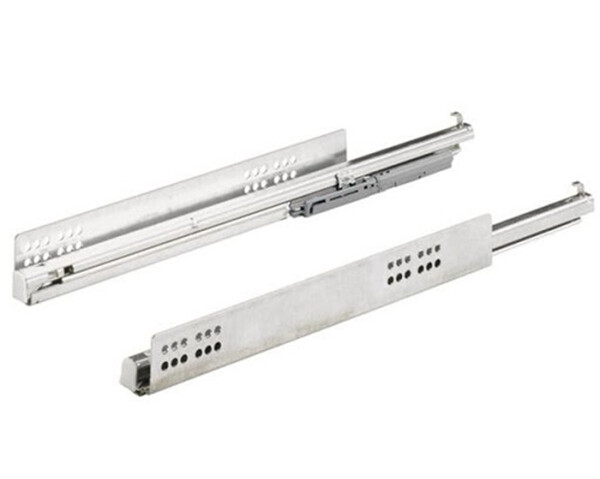

Правосторонняя модель скрытых направляющих Quadro с функцией Push to Open. Обеспечивает полное выдвижение ящиков длиной 450 мм. Номинальная нагрузка составляет 30 кг. Монтаж — надвижной, требует минимальной глубины корпуса 463 мм и толщины боковины не более 16 мм. Расстояние между крепящими отверстиями 256 мм. Характеристики: • Тип: скрытые направляющие полного выдвижения. • Система открывания: Push to Open. • Номинальная длина и длина ящика: 450 мм. • Монтажная ширина EB: 20 мм (боковина ≤ 16 мм). • Расстояние между отверстиями для крепежа: 256 мм. Перед заказом: • Проверьте толщину боковины корпуса: для EB 20 она должна быть не более 16 мм. • Убедитесь, что минимальная глубина корпуса составляет 463 мм для корректного монтажа.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105908
- Размер
- 450 мм
- Сторона
- Правая
- Длина ящика SKL
- 450 mm
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 256 мм
- Номинальная длина
- 450 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие полного выдвижения
- Тип открывания/закрывания
- Push to open
- Класс нагрузки
- 30 kg
- Тип монтажа
- надвижной монтаж
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105908. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
