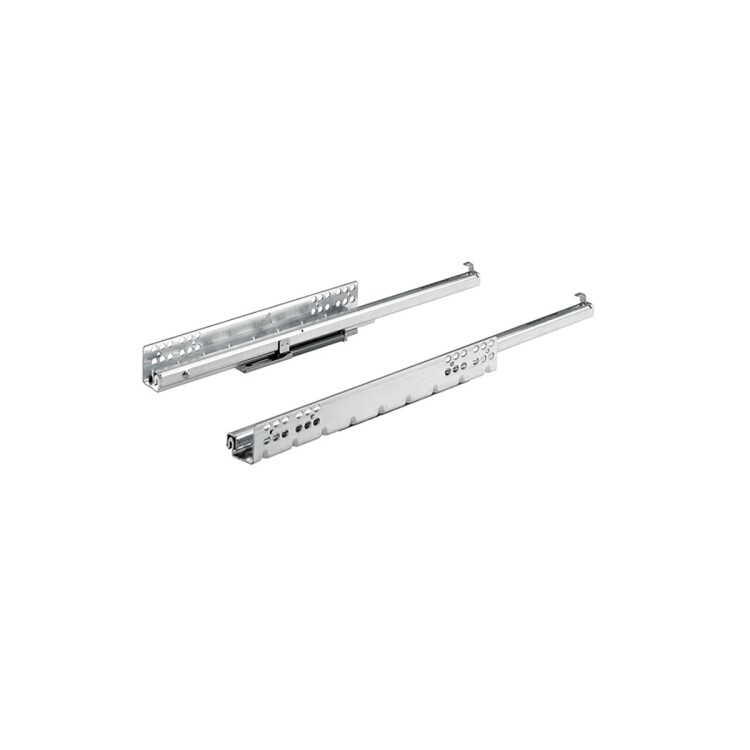

Направляющие Quadro 25 предназначены для скрытого монтажа в мебельных корпусах. Модель оснащена демпфером Silent System для плавного закрывания ящика. Тип выдвижения — частичное, что позволяет сэкономить пространство в корпусе. Монтаж осуществляется надвижным способом. Требуются корпус с толщиной боковины до 16 мм (EB 20) и минимальной глубиной 413 мм. Расстояние между монтажными отверстиями составляет 224 мм. Характеристики: • Демпфер Silent System обеспечивает бесшумное закрывание. • Нагрузочная способность составляет 25 кг. • Параметры: длина 400 мм, частичное выдвижение, правая сторона. • Тип монтажа: надвижной, скрытый. Перед заказом: • Проверьте, чтобы толщина боковины корпуса не превышала 16 мм, а минимальная глубина — 413 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105674
- Push to open
- Нет
- Выдвижение
- Частичное
- Доводчик
- Да
- Размер
- 400 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Длина ящика SKL
- 400 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 224 мм
- Номинальная длина
- 400 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105674. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
