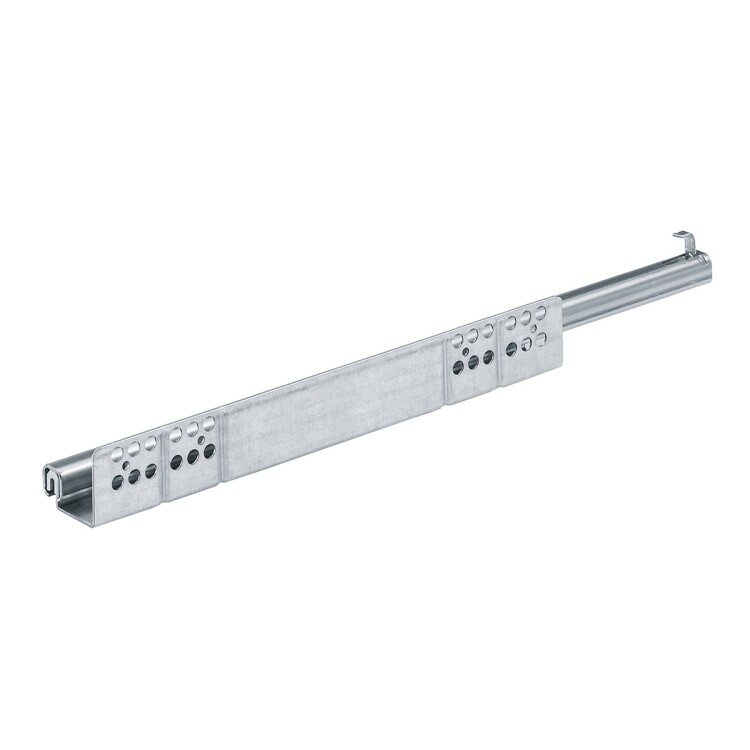

Правая скрытая направляющая Hettich Quadro 25. Поддерживает частичное выдвижение и оснащена функциями Stop Control и Push to Open. Длина ящика SKL 300 мм, нагрузочная способность 22 кг. Характеристики: • Номинальная длина 300 мм, минимальная глубина корпуса KT 313 мм. • Монтаж на боковину корпуса толщиной не более 16 мм (EB 20). • Расстояние между отверстиями b1 составляет 160 мм. • Класс нагрузки составляет 25 кг. Перед заказом: • Убедитесь, что конструкция ящика позволяет использовать функцию Push to Open, так как она заявлена в характеристиках.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105640
- Push to open
- Да
- Выдвижение
- Частичное
- Доводчик
- Нет
- Размер
- 300 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Длина ящика SKL
- 300 mm
- Нагрузочная способность, кг
- 22 кг
- Расстояние между отверстиями (мин)
- 300 мм
- Расстояние между отверстиями b1
- 160 мм
- Номинальная длина
- 300 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105640. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
