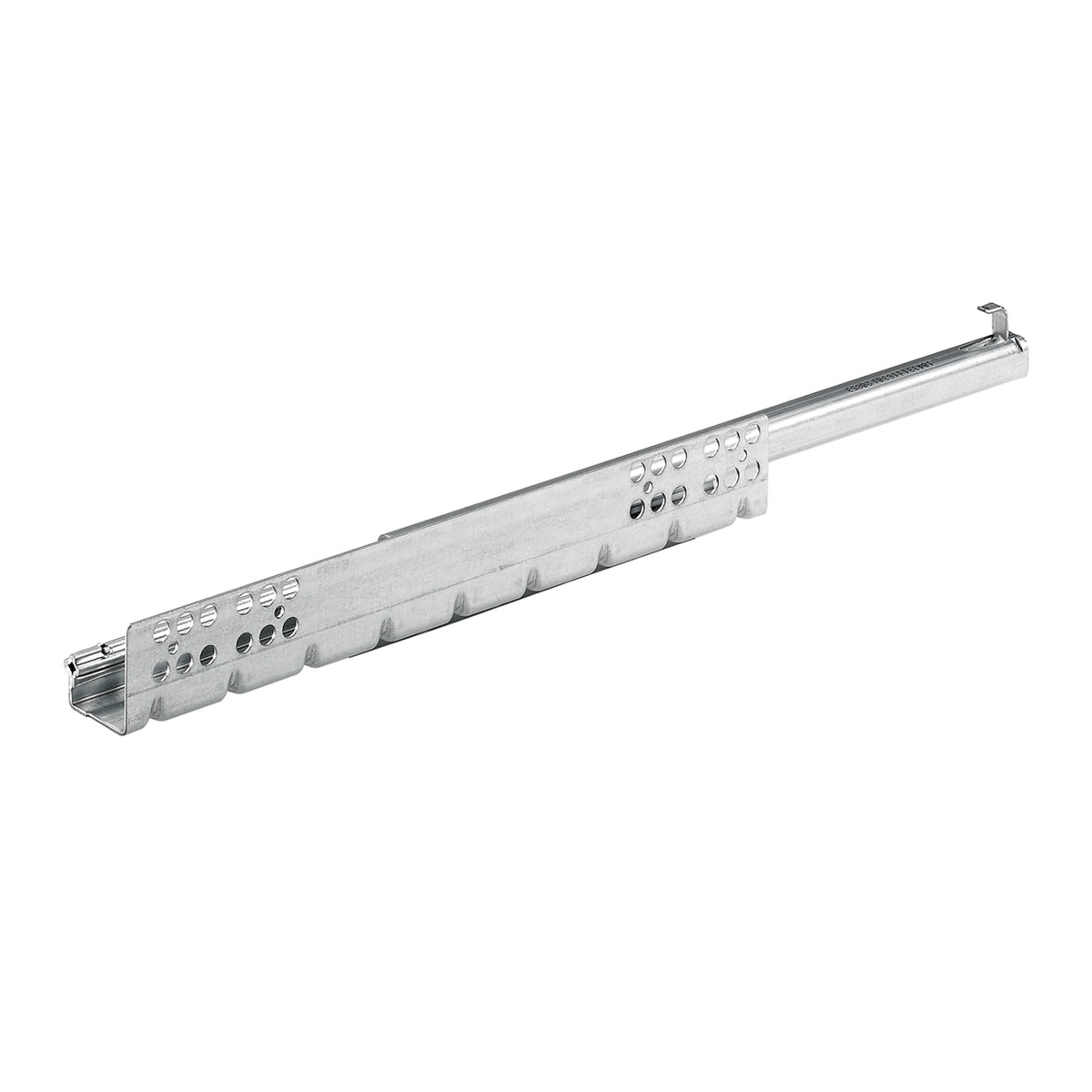

Направляющие Quadro 25 HD для ящиков длиной 550 мм с частичным выдвижением. Правосторонняя модель с классом нагрузки 25 кг. Интегрирован демпфер Silent System для плавного закрывания. Монтаж выполняется насадным способом. Требует корпус с глубиной не менее 563 мм и толщиной боковины до 16 мм. Покрытие серебристое. Характеристики: • Длина ящика 550 мм, нагрузка до 25 кг. • Правосторонний монтаж, насадной тип. • Демпфер Silent System, цвет серебристый. • Минимальная глубина корпуса: 563 мм. Перед заказом: • Проверьте толщину боковины корпуса: должна быть не более 16 мм. • Убедитесь, что глубина корпуса составляет минимум 563 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105634
- Сторона
- Правая
- Нагрузка
- 25 кг
- Расстояние между отверстиями С
- 338,5 мм
- Расстояние между отверстиями D
- 211,5 мм
- Длина ящика SKL
- 550 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 320 мм
- Номинальная длина
- 550 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
- Класс нагрузки
- 25 кг
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105634. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
