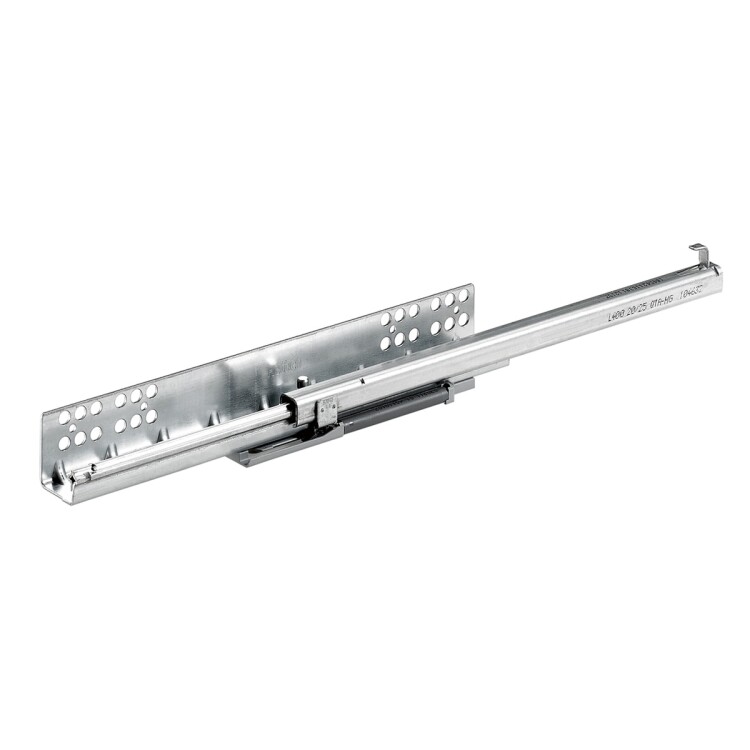

Направляющие Quadro 25 обеспечивают частичное выдвижение ящика длиной до 500 мм. Конструкция рассчитана на нагрузку до 25 кг и устанавливается насадным способом. Интегрированный демпфер Silent System обеспечивает плавное и бесшумное закрывание. Для корректной установки требуется корпус с минимальной глубиной 513 мм и толщиной боковины не более 16 мм. Монтаж выполняется на левую сторону ящика. Характеристики: • Длина ящика: 500 мм, класс нагрузки 25 кг. • Левосторонний монтаж, тип установки: насадной. • Демпфер Silent System для плавного доводчика. • Минимальная глубина корпуса: 513 мм. Перед заказом: • Проверьте толщину боковины корпуса: она должна быть не более 16 мм для EB 20. • Убедитесь, что глубина корпуса составляет минимум 513 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105631
- Выдвижение
- Частичное
- Размер
- 500 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Расстояние между отверстиями С
- 309,5 мм
- Расстояние между отверстиями D
- 190,5 мм
- Длина ящика SKL
- 500 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 288 мм
- Номинальная длина
- 500 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105631. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
