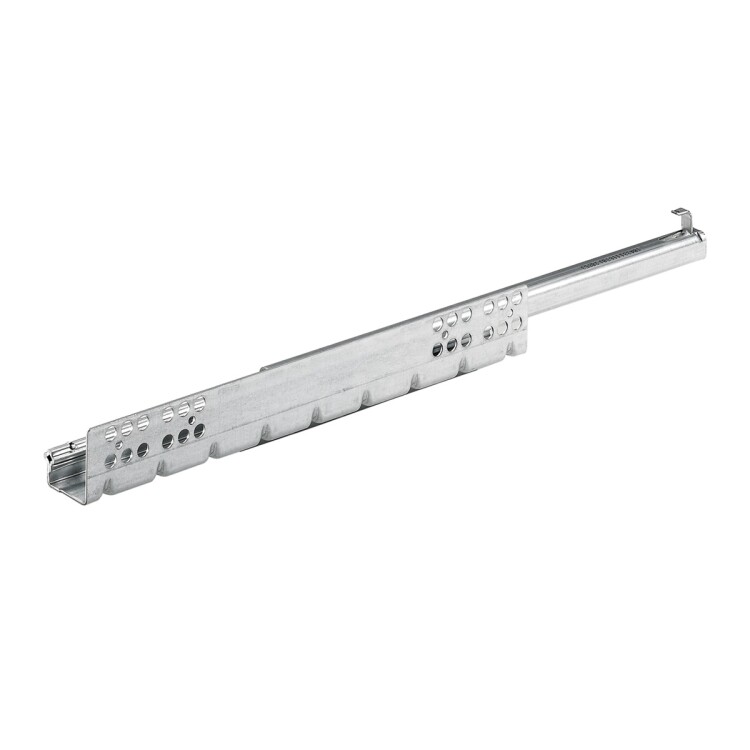

Направляющая Hettich Quadro 25/400 SS, правая. Артикул Hettich 9105628. Скрытая направляющая частичного выдвижения с демпфером Silent System. Длина 400 мм, нагрузка 25 кг. Насадной монтаж EB 20. Характеристики: • Выдвижение: частичное. • Нагрузочная способность: 25 кг. • Длина ящика SKL: 400 мм. • Сторона: правая. Перед заказом: • Проверьте толщину боковины корпуса: не более 16 мм. • Убедитесь, что глубина корпуса KT составляет минимум 413 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105628
- Выдвижение
- Частичное
- Размер
- 400 мм
- Сторона
- Правая
- Расстояние между отверстиями С
- 249,5 мм
- Расстояние между отверстиями D
- 150,5 мм
- Длина ящика SKL
- 400 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями b1
- 224 мм
- Номинальная длина
- 400 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
- Тип открывания/закрывания
- демпфер Silent System
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105628. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
