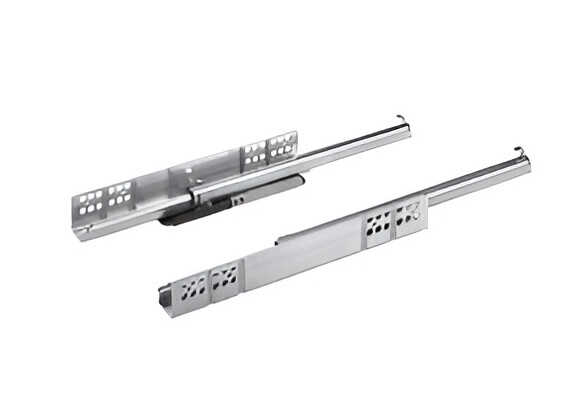

Направляющая Hettich Quadro HD предназначена для скрытого монтажа в корпусах с толщиной боковины до 16 мм (EB 20). Модель обеспечивает частичное выдвижение ящика и рассчитана на номинальную нагрузку 25 кг. Правосторонняя модель длиной 350 мм комплектуется системой Silent System для плавного закрывания. Предусмотрено крепление под фиксаторы. Характеристики: • Длина номинальная и SKL: 350 мм • Тип выдвижения: частичное, скрытый монтаж • Нагрузочная способность: 22 кг, класс нагрузки: 25 кг • Система открывания/закрывания: демпфер Silent System • Толщина боковины корпуса: EB 20 (до 16 мм) Перед заказом: • Проверьте глубину корпуса: минимальное значение KT составляет 363 мм. • Уточните расстояние между отверстиями: C — 221,5 мм, D — 128,5 мм, b1 — 192 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105624
- Выдвижение
- Частичное
- Размер
- 350 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Расстояние между отверстиями С
- 221,5 мм
- Расстояние между отверстиями D
- 128,5 мм
- Длина ящика SKL
- 350 mm
- Нагрузочная способность, кг
- 22 кг
- Расстояние между отверстиями b1
- 192 мм
- Номинальная длина
- 350 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
