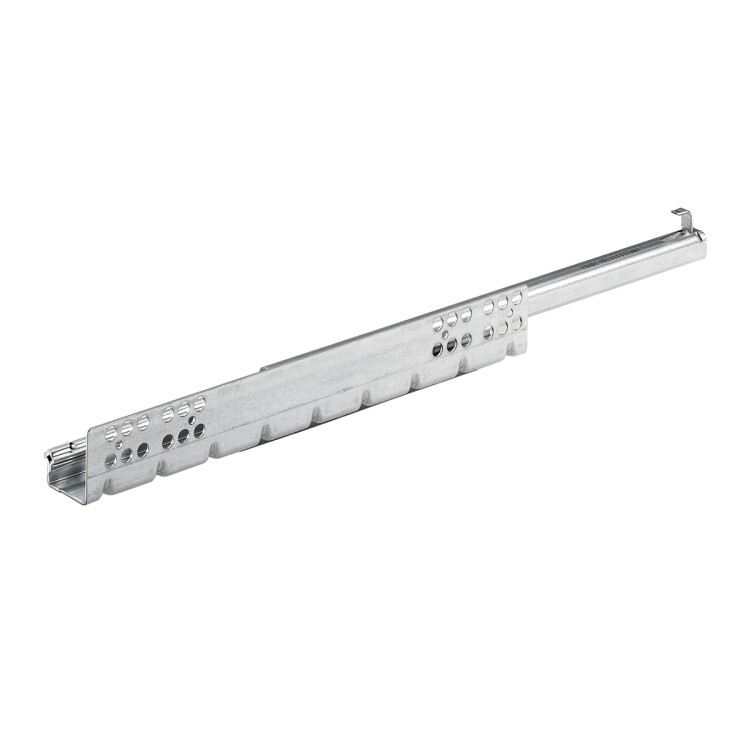

Направляющие Hettich Quadro серии 25 предназначены для скрытого монтажа в корпусах с толщиной боковины 16 мм и более (EB 20). Механизм обеспечивает частичное выдвижение ящика с интеграцией демпфера Silent System для плавного закрытия. Модель рассчитана на правую сторону установки и отличается насадным типом монтажа. Номинальная длина составляет 300 мм, что соответствует длине ящика SKL 300 мм. Нагрузочная способность по классу составляет 25 кг, максимальная статическая нагрузка — 20 кг. Характеристики: • Демпфер Silent System обеспечивает мягкое доведение ящика при закрытии. • Частичное выдвижение со скрытым типом монтажа. • Насадной монтаж для корпусов с толщиной боковины от 16 мм (EB 20). • Длина направляющей 300 мм, класс нагрузки 25 кг. • Правая сторона монтажа. Перед заказом: • Убедитесь, что толщина боковины корпуса соответствует EB 20 (минимум 16 мм) перед установкой. • Проверьте расстояние между отверстиями C (188,5 мм) и D (111,5 мм) для сверлильных отверстий в корпусе.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105620
- Push to open
- Нет
- Выдвижение
- Частичное
- Доводчик
- Нет
- Размер
- 300 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Расстояние между отверстиями С
- 188,5 мм
- Расстояние между отверстиями D
- 111,5 мм
- Длина ящика SKL
- 300 mm
- Нагрузочная способность, кг
- 20 кг
- Расстояние между отверстиями b1
- 160 мм
- Номинальная длина
- 300 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105620. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
