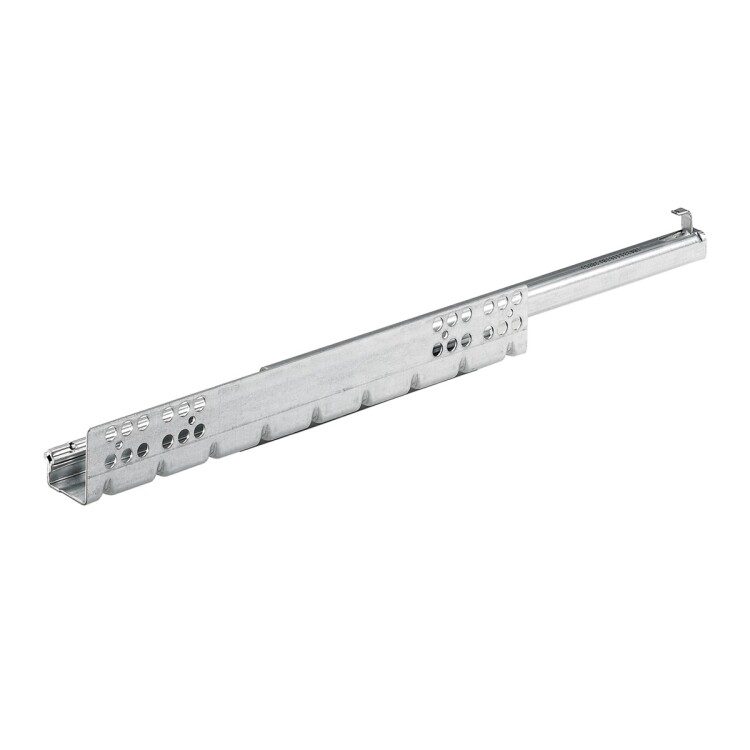

Правосторонняя направляющая Quadro от Hettich для ящиков длиной 250 мм. Оснащена демпфером Silent System и обеспечивает частичное выдвижение. Класс нагрузки — 25 кг. Насадной монтаж на боковины корпуса толщиной до 16 мм (EB 20). Минимальная глубина корпуса составляет 263 мм. Характеристики: • Длина ящика SKL: 250 мм, частичное выдвижение • Демпфер Silent System, класс нагрузки 25 кг • Насадной монтаж, сторона: правая • Минимальная глубина корпуса KT: 263 мм • Размер 250 мм, скрытые направляющие Перед заказом: • Убедитесь, что глубина корпуса не менее 263 мм
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105618
- Push to open
- Нет
- Выдвижение
- Частичное
- Размер
- 250 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Расстояние между отверстиями С
- 188,5 мм
- Расстояние между отверстиями D
- 61,5 мм
- Длина ящика SKL
- 250 mm
- Нагрузочная способность, кг
- 20 кг
- Расстояние между отверстиями b1
- 160 мм
- Номинальная длина
- 250 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105618. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
