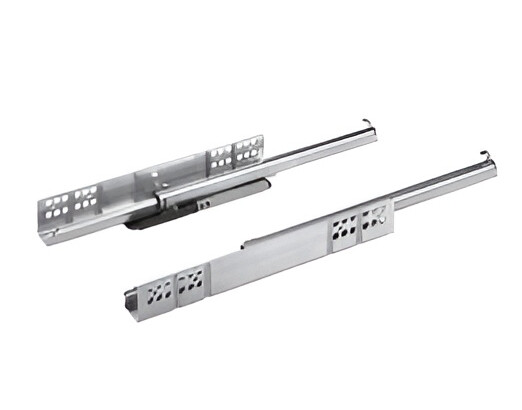

Левосторонняя направляющая Quadro HD от Hettich для ящиков длиной 250 мм. Обеспечивает частичное выдвижение с интегрированным демпфером Silent System. Класс нагрузки составляет 25 кг. Монтаж насадной, рассчитан на боковины корпуса толщиной до 16 мм (EB 20). Минимальная глубина корпуса — 263 мм. Характеристики: • Длина ящика SKL: 250 мм, частичное выдвижение • Демпфер Silent System, класс нагрузки 25 кг • Насадной монтаж, сторона: левая • Монтаж EB 20: толщина боковины корпуса ≤ 16 мм • Минимальная глубина корпуса KT: 263 мм Перед заказом: • Проверьте толщину боковины корпуса: она должна быть не более 16 мм для монтажа EB 20 • Убедитесь, что глубина корпуса не менее 263 мм
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105617
- Выдвижение
- Частичное
- Размер
- 250 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Расстояние между отверстиями С
- 188,5 мм
- Расстояние между отверстиями D
- 61,5 мм
- Длина ящика SKL
- 250 mm
- Нагрузочная способность, кг
- 20 кг
- Расстояние между отверстиями b1
- 160 мм
- Номинальная длина
- 250 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
- Тип направляющей
- направляющие частичного выдвижения
