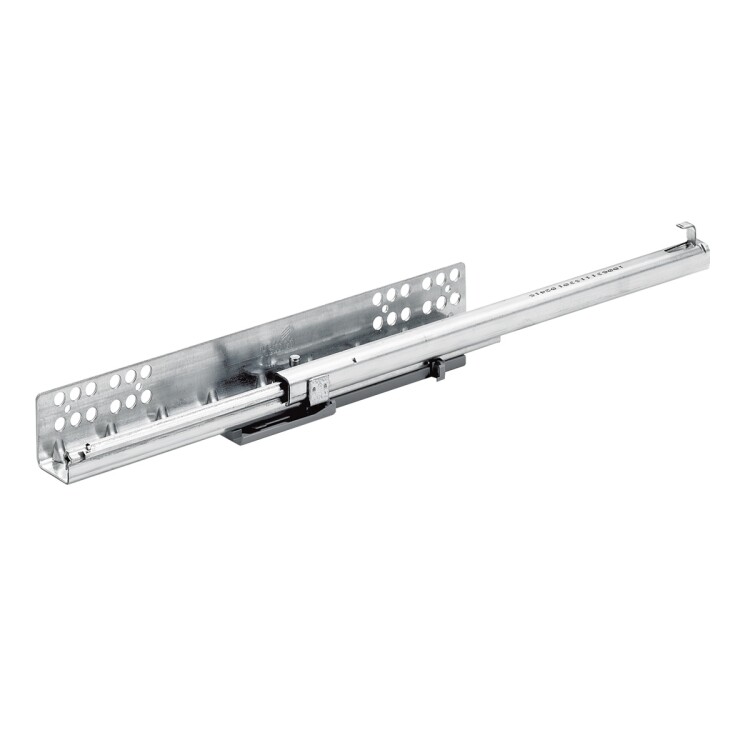

Скрытые направляющие Hettich серии Quadro 25 с частичным выдвижением и функцией Stop Control. Предназначены для ящиков длиной 450 мм с максимальной нагрузкой 25 кг. Модель оснащена механизмом Push to Open и выполнена для левого монтажа. Тип установки — насадной, монтажная ширина EB 20 для корпуса толщиной до 16 мм. Расстояние между отверстиями составляет 283,5 мм (C) и 166,5 мм (D). Характеристики: • Частичное выдвижение, скрытый монтаж • Функции Push to Open и Stop Control • Нагрузочная способность 25 кг, длина 450 мм • Левая сторона, EB 20 (корпус ≤ 16 мм) Перед заказом: • Проверьте, что толщина боковины корпуса не превышает 16 мм для EB 20. • Убедитесь, что длина ящика SKL соответствует 450 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105611
- Push to open
- Да
- Выдвижение
- Частичное
- Доводчик
- Да
- Размер
- 450 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Расстояние между отверстиями С
- 283,5 мм
- Расстояние между отверстиями D
- 166,5 мм
- Длина ящика SKL
- 450 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями (мин)
- 256 мм
- Расстояние между отверстиями b1
- 256 мм
- Номинальная длина
- 450 мм
- Cторона монтажа
- левый
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105611. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
