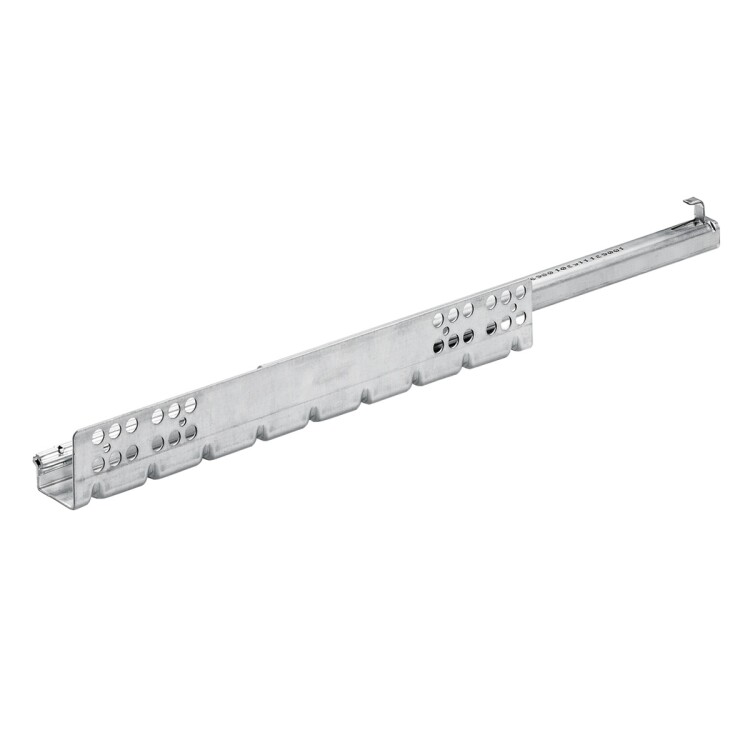

Направляющая Quadro 25 с насадным монтажом и частичным выдвижением. Оснащена функцией Stop Control и механизмом Push to Open. Предназначена для ящиков длиной 400 мм с нагрузкой до 25 кг. Толщина боковины корпуса должна составлять не более 16 мм (EB 20). Сторона монтажа — правая. Характеристики: • Нагрузочная способность: 25 кг • Номинальная длина: 400 мм • Есть механизм Push to Open • Тип монтажа: насадной • Сторона монтажа: правая Перед заказом: • Проверьте толщину боковины корпуса: допускается не более 16 мм.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105610
- Push to open
- Да
- Выдвижение
- Частичное
- Размер
- 400 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Расстояние между отверстиями С
- 249,5 мм
- Расстояние между отверстиями D
- 150,5 мм
- Длина ящика SKL
- 400 mm
- Нагрузочная способность, кг
- 25 кг
- Расстояние между отверстиями (мин)
- 224 мм
- Расстояние между отверстиями b1
- 224 мм
- Номинальная длина
- 400 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105610. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
