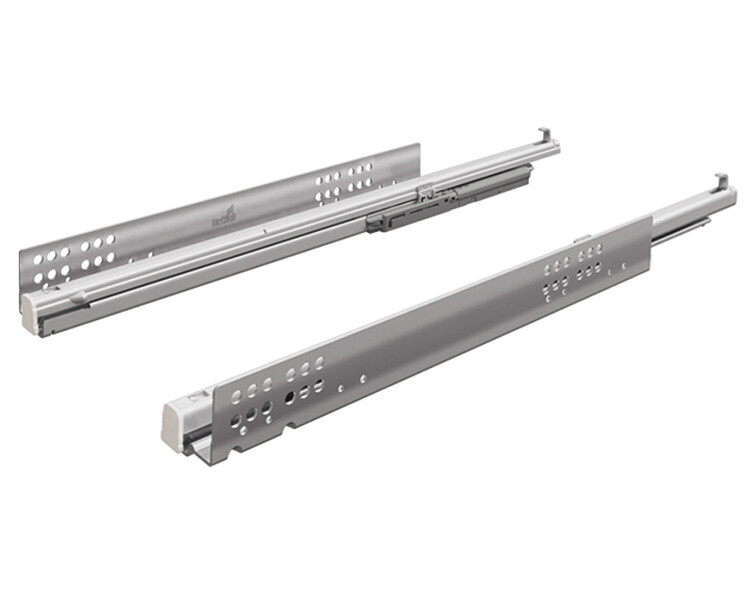

Правосторонняя скрытая направляющая серии Quadro длиной 500 мм. Обеспечивает полное выдвижение ящика. Нагрузочная способность 30 кг. Система открывания Push to open, встроенный доводчик не предусмотрен. Тип монтажа — надвижной. Разметка отверстий: b1 – 288 мм, b2 – 224 мм. Характеристики: • Длина: 500 мм, полное выдвижение • Сторона: правая, скрытый монтаж • Push to open: Нет, доводчик: Нет • Нагрузка: 30 кг, тип: надвижной монтаж Перед заказом: • Убедитесь в соответствии расстояния между отверстиями (b1: 288 мм, b2: 224 мм) с вашей конструкцией.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9105119
- Push to open
- Нет
- Выдвижение
- Полное
- Доводчик
- Нет
- Размер
- 500 мм
- Тип
- Скрытый монтаж
- Сторона
- Правая
- Длина ящика SKL
- 500 mm
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 288 мм
- Расстояние между отверстиями b2
- 224 мм
- Номинальная длина
- 500 мм
- Cторона монтажа
- правый
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9105119. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
