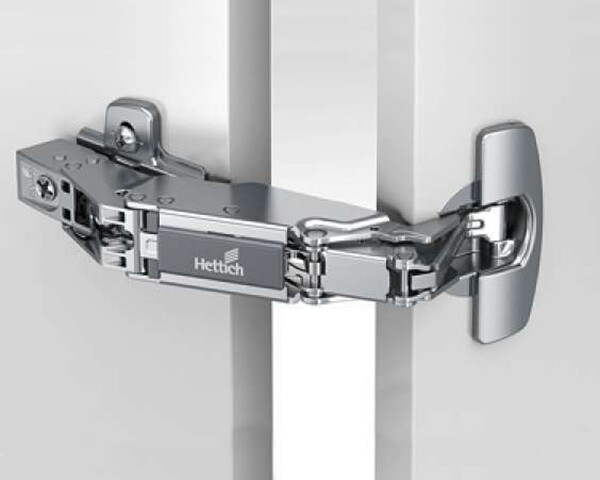

Петля Hettich серии Sensys для накладной навески дверец. Обеспечивает открывание на 165° и плавное закрывание благодаря встроенному демпферу Silent System. Подходит для дверей толщиной от 15 до 32 мм, включая изделия с алюминиевой или деревянной рамой. Монтаж выполняется прикручиванием. Характеристики: • Накладная навеска с базой (B) 12,5 мм • Встроенный демпфер Silent System • Чашка TH52 диаметром 35 мм, глубина 11,6 мм • Монтаж под прикручивание Перед заказом: • Проверьте толщину дверцы: должна быть в диапазоне 15–32 мм.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9099540
- Вид
- Накладная
- Диаметр чашки
- 35 мм
- Межосевое расстояние
- 52 мм
- Монтаж петли
- Быстрый (Clip-on)
- Тип монтажа
- Под прикручивание
- Угол открывания
- 165 градусов
- Угол установки
- 90 градусов
- Цвет
- Никель
- Вариант
- конструкция под 90°
- Тип двери
- стандартная дверь / деревянная дверь толстая дверь дверь с алюминиевой рамой (ширина профиля от 55 мм) дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- накладная навеска
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 32 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9099540. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
