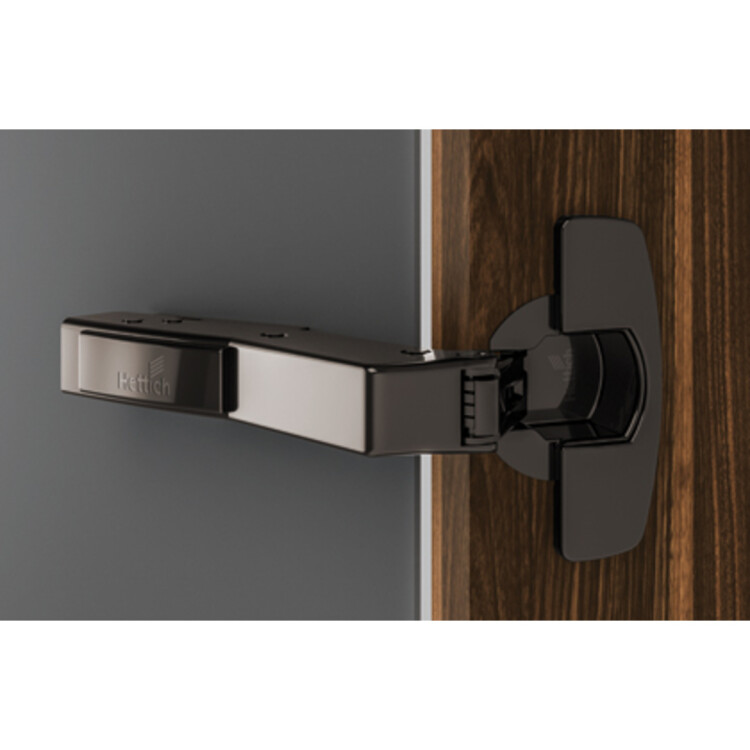

Модель из линейки Sensys для угловых конструкций с базой -2 мм. Оснащена механизмом Silent System для бесшумного закрывания. Особенностью является быстрая установка механизма в стакан петли по технологии Clip-on. Межосевое расстояние чашки 52 мм. Характеристики: • Быстрый монтаж без отвертки (Clip-on) • Покрытие: сталь цвет черный обсидиан • Подходит для рам шириной от 50 мм (дерево) и 55 мм (алюминий)
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9091747
- Вид
- Накладная
- Диаметр чашки
- 35 мм
- Межосевое расстояние
- 52 мм
- Монтаж петли
- Быстрый (Clip-on)
- Тип монтажа
- Под прикручивание
- Угол открывания
- 95 градусов
- Угол установки
- 90 градусов
- Цвет
- Черный обсидиан
- Вариант
- угловой шкаф 135° (W45)
- Тип двери
- стандартная дверь / деревянная дверь дверь с алюминиевой рамой (ширина профиля от 55 мм) дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- накладная навеска
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9091747. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
