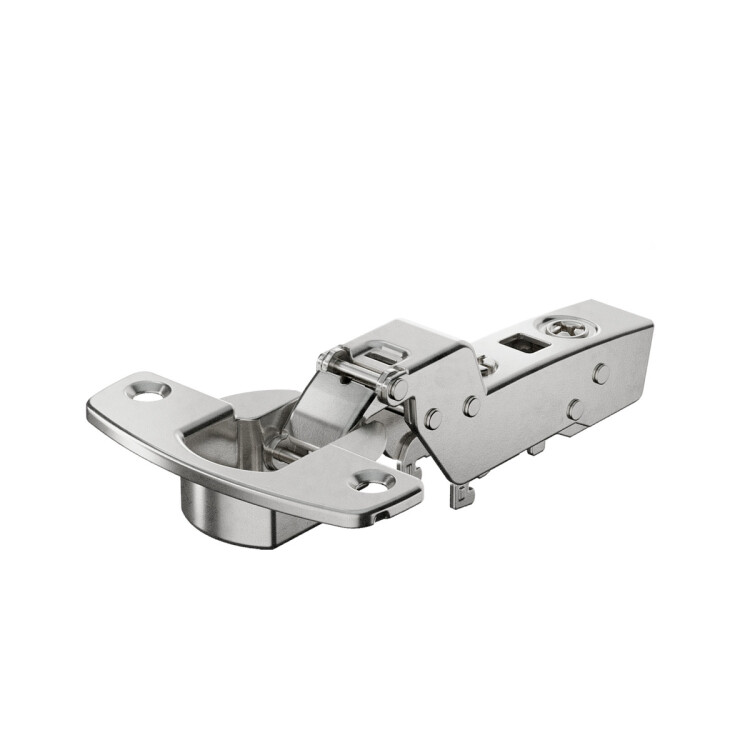

Петля Hettich Sensys предназначена для накладной установки с вкладной навеской (база -4 мм). Подходит для стандартных деревянных дверей и дверей с деревянной или алюминиевой рамой при толщине от 15 до 32 мм. Конструкция рассчитана на угол открывания 95 градусов. Используется чашка типа TH52 диаметром 35 мм и глубиной 12,8 мм. Поверхность выполнена из никелированной стали. Монтаж осуществляется способом под прикручивание с предварительной разметкой или отверстиями диаметром до 2,5 мм. Имеется встроенная регулировка наложения в диапазоне ±2 мм. Характеристики: • Угол открывания 95°, конструкция под 90° • Чашка TH52: диаметр 35 мм, глубина 12,8 мм • Вкладная навеска, база -4 мм • Толщина двери: 15–32 мм • Регулировка наложения: +2 / -2 мм Перед заказом: • Убедитесь, что толщина вашей двери находится в диапазоне 15–32 мм. • Проверьте соответствие типа чашки TH52 и базы -4 мм параметрам вашей двери.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9091600
- Вид
- Накладная
- Цвет
- Никель
- Угол открывания
- 95 градусов
- Вариант
- конструкция под 90°
- Тип двери
- толстая дверь стандартная дверь / деревянная дверь дверь с деревянной рамой (ширина профиля от 50 мм) дверь с алюминиевой рамой (ширина профиля от 55 мм)
- Тип открывания/закрывания
- без функции самозакрывания
- Вариант навески двери
- вкладная навеска
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 32 мм
- Вариант чашки петли
- TH 52
- База
- -4 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,8 мм
- Тип монтажа
- под прикручивание
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9091600. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
