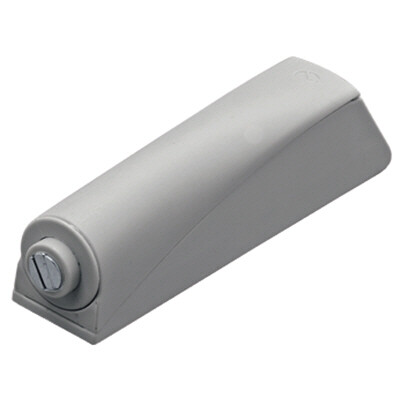

Механизм Push to open Magnet предназначен для применения с петлями, не имеющими функции самозакрывания с демпфированием. Вариант монтажа — под прикручивание, исполнение с коротким ходом. Подходит для накладной, на среднюю стенку и вкладной навески дверей. Цвет светло-серый. В упаковке 25 штук. Характеристики: • Предназначен для петель без функции самозакрывания с демпфированием. • Тип монтажа — под прикручивание, вариант с коротким ходом. • Подходит для накладной, на среднюю стенку и вкладной навески дверей. • В упаковке 25 штук, цвет светло-серый. Перед заказом: • Проверьте, что петли не имеют функции самозакрывания, и выберите нужный вариант навески.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9089604
- Цвет
- Светло-серый
- Вариант
- Короткий ход
- Поверхность
- светло-серый
- для применения с
- петлями без функции самозакрывания с демпфированием
- Вариант навески двери
- накладная навеска навеска на среднюю стенку вкладная навеска
- Тип монтажа
- под прикручивание
- EAN
- 4023149757426
- Кол-во в упаковке
- 25 шт.
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9089604. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
