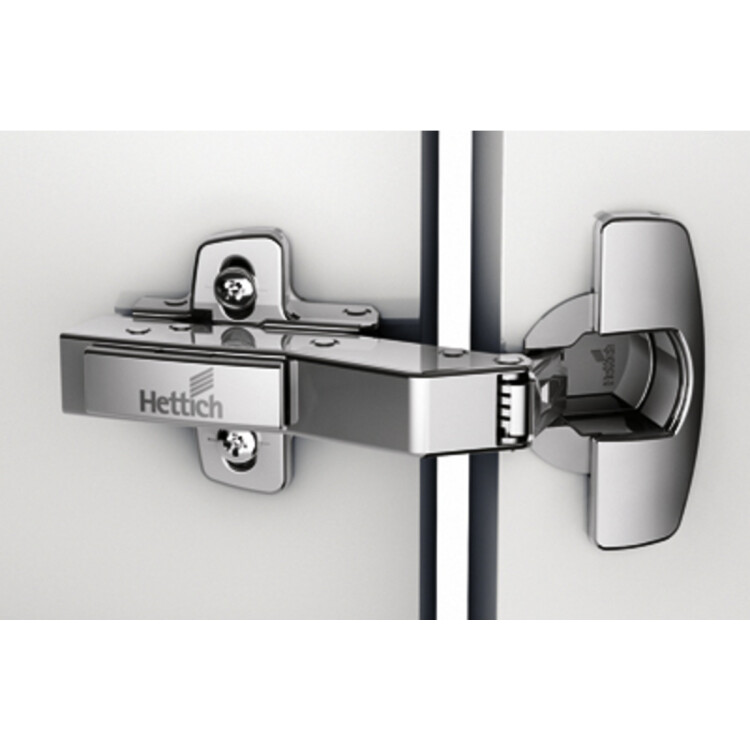

Петля Hettich Sensys 8639I предназначена для угловых шкафов 120° (W30). Оснащена встроенным демпфером Silent System для бесшумного закрывания. Конструкция — вкладная навеска, база -16 мм. Соответствует стандарту чашки TH 52 с диаметром 35 мм. Материал покрытия — никель (сталь/цинк). Характеристики: • Угол открывания 95°, база -16 мм • Встроенный демпфер Silent System • Чашка TH 52, диаметр 35 мм, глубина 12,8 мм • Покрытие: никель (steel / die-cast zinc) Перед заказом: • Проверьте толщину двери: допустимо от 15 до 28 мм. • Убедитесь в наличии чашки TH 52 в двери.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9088017
- Вид
- Угловая
- Цвет
- Никель
- Толщина двери
- 15-28 мм
- Угол открывания
- 95 градусов
- Вариант
- угловой шкаф 120° (W30)
- Тип двери
- стандартная дверь / деревянная дверь дверь с алюминиевой рамой (ширина профиля от 55 мм) дверь с деревянной рамой (ширина профиля от 50 мм)
- Тип открывания/закрывания
- со встроенным демпфером Silent System
- Вариант навески двери
- вкладная навеска
- Мин. толщина двери
- 15 мм
- Макс. толщина двери
- 28 мм
- Вариант чашки петли
- TH 52
- База
- -16 мм
- Диаметр чашки петли
- 35 мм
- Глубина чашки петли
- 12,8 мм
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9088017. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
