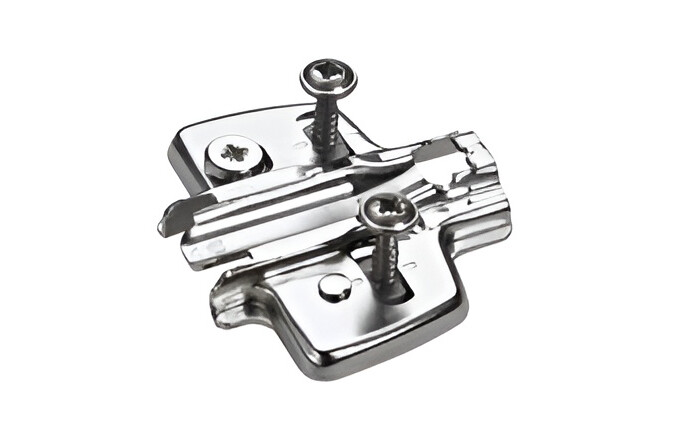

Монтажная планка Hettich Sensys (арт. 9075066) предназначена для механизмов Push to Open в системах с расстоянием до навеса 1,5 мм. Изделие выполнено из стали с никелированной поверхностью. Конструкция рассчитана на минимальную толщину панели боковины 15 мм и обеспечивает эксцентриковую регулировку по высоте в диапазоне от -2 мм до +2 мм. В комплект входят евровинты. Тип установки Hettich Direkt с использованием штифтов и специальных винтов (ø 5 x 7,5). Подходит для накладной, вкладной и навески на среднюю стенку. Характеристики: • Дистанция 1,5 мм, минимальная толщина панели боковины 15 мм. • Межосевое расстояние 37 мм, расстояние между отверстиями от 32 мм. • Эксцентриковая регулировка по высоте в диапазоне +2/-2 мм. • Материал сталь, поверхность никелированная, крепление ø 5 x 7,5. Перед заказом: • Проверьте расстояние до навеса: планка подходит только для дистанции 1,5 мм. • Убедитесь, что толщина панели боковины составляет не менее 15 мм.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9075066
- Цвет
- Никель
- Дистанция
- 1,5 мм
- Толщина панели боковины корпуса (мин)
- 15 мм
- Межосевое расстояние LR
- 37 мм
- Расстояние между отверстиями (мин)
- 32 мм
- Регулировка по высоте
- Эксцентриковая регулировка по высоте
- Диапазон регулировки
- + 2 мм / - 2 мм
- Материал
- сталь
- Поверхность
- никелированная
- Тип установки монтажных планок
- Hettich Direkt со штифтами и специальными винтами (ø 5 x 7,5)
- Вариант навески двери
- накладная навеска навеска на среднюю стенку вкладная навеска
- Тип монтажа
- Hettich Direkt со штифтами и специальными винтами
- Крепежное отверстие
- ø 5 x 7,5
- EAN
- 4023149126604
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9075066. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
