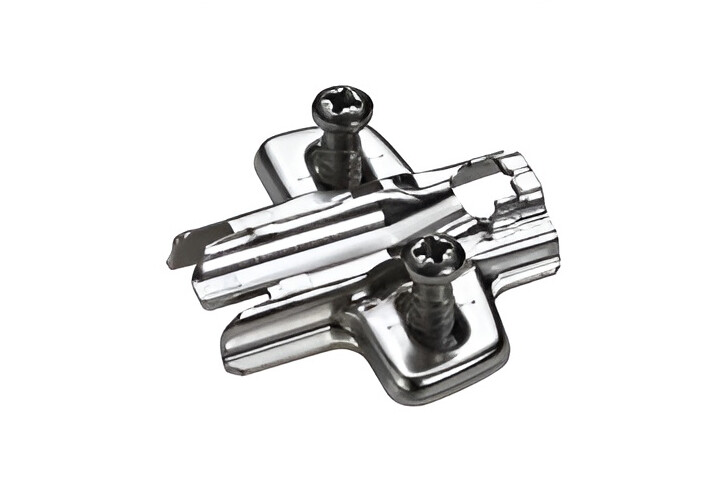

Ответная планка крестообразного типа для системы Sensys. Подходит для накладной, средней и вкладной навески дверей. Минимальная толщина панели боковины корпуса — 15 мм. Монтаж выполняется с помощью евровинтов. Регулировка по высоте возможна в пределах ±3 мм. Характеристики: • Дистанция 0 мм, межосевое расстояние LR 37 мм. • Минимальная толщина панели боковины корпуса 15 мм. • Крепеж: евровинты с отверстиями ø 5 x 12 мм. • Диапазон регулировки по высоте: +3 мм / -3 мм. Перед заказом: • Проверьте толщину боковины корпуса: планка требует минимум 15 мм. • Убедитесь, что межосевое расстояние соответствует 37 мм.
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9071625
- Вид
- Крестообразная
- Цвет
- Никель
- Дистанция
- 0 мм
- Толщина панели боковины корпуса (мин)
- 15 мм
- Межосевое расстояние LR
- 37 мм
- Расстояние между отверстиями (мин)
- 32 мм
- Регулировка по высоте
- регулировка по высоте за счет шлицевых отверстий
- Диапазон регулировки
- + 3 мм / - 3 мм
- Материал
- сталь
- Поверхность
- никелированная
- Тип установки монтажных планок
- с евровинтами (ø 5 x 12)
- Вариант навески двери
- накладная навеска навеска на среднюю стенку вкладная навеска
- Тип монтажа
- с евровинтами
- Крепежное отверстие
- ø 5 x 12
