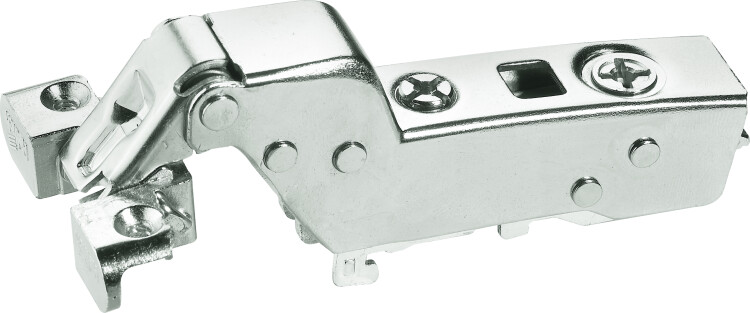

Петля Sensys 8638i для алюминиевых рам, угол 95°, чашка TA32, вкладная навеска (B-4) Разрешена покупка неполной упаковки: Да Вариант чашки петли: TA 32 Угол открытия (°): 95 Монтаж: Монтаж под прикручивание Навеска двери: Вкладная навеска Изгиб петли: 16,5 База: -4 Толщина двери (мин.): 20 Толщина двери (макс.): 20 Встроенная регулировка наложения: + 2 mm / -2 mm Встроенная регулировка глубины: + 3 mm / -2 mm Чашка / консоль петли: Цинковое литье под давлением Никелированная поверхность / Сталь Никелированная поверхность Быстрый монтаж двери: нет Быстрый монтаж, корпус шкафа: Да Функция самозакрывания: Да
Где используется
Фасады кухонь, шкафов, гардеробных и проектной мебели.
Что проверить
Толщину фасада, угол открывания, наложение и тип монтажа.
Что докупить
Монтажные планки, крепёж и механизмы открывания выбирайте по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9071423
- Вид
- Вкладная
- Угол открывания
- 95 градусов
- Цвет
- Никель
Как выбрать петлю Hettich
- 01Тип наложения фасада
- 02Толщина фасада
- 03Угол открывания
- 04Проверка исполнения в техническом каталоге
| Серия | Толщина фасада | Угол | Материал |
|---|---|---|---|
| Sensys 8645 | 15-24 мм | 110° | Дерево / плитный материал |
| Sensys 8657 | 15-32 мм | 165° | Дерево / плитный материал |
| Sensys 8638 | 20 мм | 95° | Алюминиевая рамка |
| Sensys 8631 Alu | до 32 мм | 95° | Алюминиевая рамка |
| Intermat 9944 | 15-28 мм | 125° | Дерево / плитный материал |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
Как определить дистанцию монтажной планки
| Тип навески | База B | Расчёт дистанции D |
|---|---|---|
| Накладная | 12,5 мм | D = C + 12,5 − A |
| Полунакладная | 3 мм | D = C + 3 − A |
| Вкладная | −4 мм | D = C − 4 + F |
A — наложение фасада, C — расстояние от кромки фасада до края чашки, F — фасадный зазор. Формулы и таблицы на схеме применимы к указанной там петле Sensys 110°; для другого артикула используйте его собственную техническую страницу.
