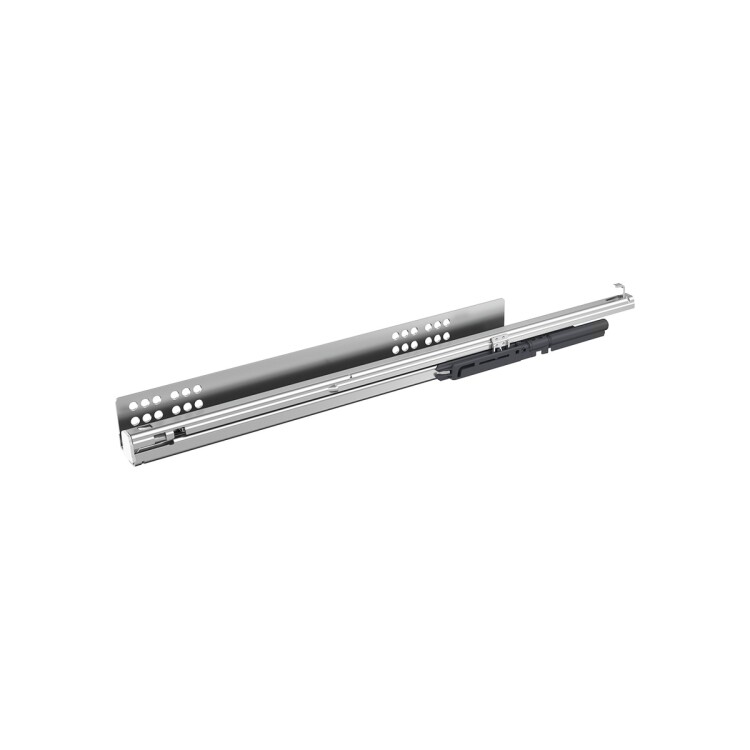

Скрытая направляющая полного выдвижения серии Quadro V6. Оснащена демпфером Silent System. Материал — сталь. Длина 470 мм, грузоподъемность 30 кг. Предназначена для корпуса с толщиной стенки 16 мм (EB 12,5). Левая сторона. Упаковка 20 шт. Характеристики: • Длина 470 мм, нагрузка 30 кг, материал сталь • Полное выдвижение, демпфер Silent System • Для толщины стенки 16 мм (EB 12,5), б1 256 мм • Левая сторона, упаковка 20 шт. Перед заказом: • Проверьте толщину боковины корпуса: необходимо 16 мм (EB 12,5). • Убедитесь, что выбрана левая сторона монтажа.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Страна производства
- Германия
- Артикул
- 9065916
- Выдвижение
- Полное
- Размер
- 470 мм
- Нагрузка
- 30 кг
- Упаковка
- 20 шт.
- Сторона
- Левая
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 12,5
- Расстояние между отверстиями b1
- 256 мм
- Монтажная ширина (толщина боковых стенок корпуса)
- EB 12,5 (толщина боковины корпуса 16 мм)
- Номинальная длина
- 470 мм
- Cторона монтажа
- левый
- Класс нагрузки
- 30 kg
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9065916. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
