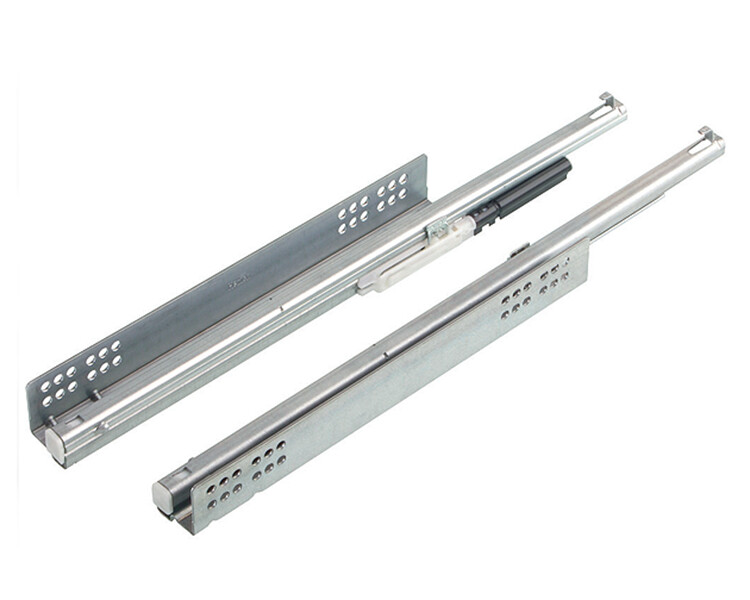

Направляющие Hettich Quadro для скрытого монтажа. Обеспечивают полное выдвижение ящика с плавным закрытием благодаря встроенному демпферу Silent System. Модель рассчитана на длину ящика SKL 550 мм и нагрузку до 30 кг. Сторона монтажа — левая, тип установки — надвижной. Характеристики: • Длина ящика SKL: 550 мм • Нагрузочная способность: 30 кг • Выдвижение: полное, с доводчиком Silent System • Сторона: левая, монтаж надвижной Перед заказом: • Проверьте расстояние между отверстиями b1 (288 мм) и b2 (224 мм) перед сверлением.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9047774
- Push to open
- Нет
- Выдвижение
- Полное
- Доводчик
- Да
- Размер
- 550 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Длина ящика SKL
- 550 mm
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 288 мм
- Расстояние между отверстиями b2
- 224 мм
- Номинальная длина
- 550 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9047774. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
