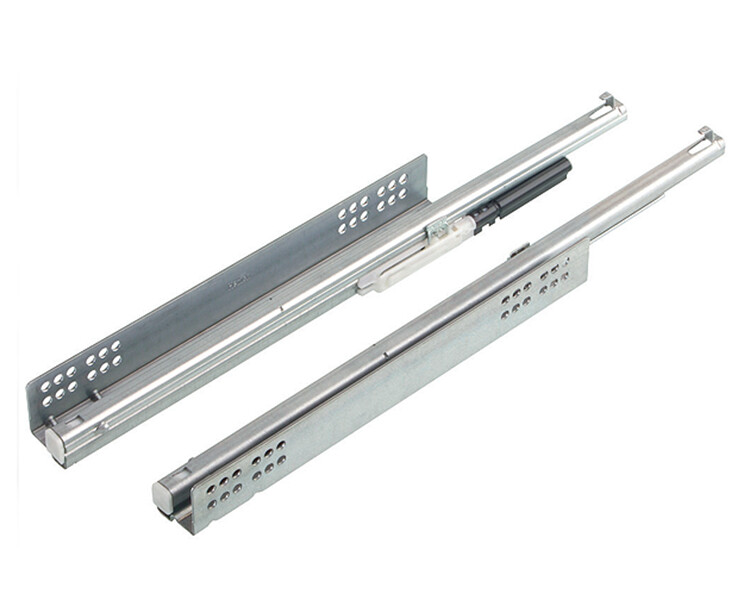

Модель Quadro V6 SS из линейки Hettich для скрытого монтажа ящиков с полным выдвижением. Встроен доводчик Silent System, обеспечивающий мягкое закрытие. Номинальная длина 400 мм, сторона монтажа — левая. Нагрузочная способность составляет 30 кг, класс нагрузки — 30 кг. Минимальная монтажная глубина 413 мм. Характеристики: • Длина ящика SKL: 400 мм, номинальная длина 400 мм. • Оснащение: доводчик Silent System, скрытые направляющие. • Габариты: монтажная ширина EB 20, расстояние между отверстиями b1 224 мм. Перед заказом: • Убедитесь, что монтажная глубина корпуса соответствует минимум 413 мм для установки направляющей. • Проверьте сторону (левая) перед сборкой, чтобы избежать перепутанных элементов в паре.
Где используется
Выдвижные ящики, мебель для кухни и проектная мебель.
Что проверить
Номинальную длину NL, нагрузку, тип выдвижения и параметры корпуса.
Что докупить
Фиксаторы, синхронизацию и механизмы открывания выбирайте только по совместимой спецификации.
Ключевые характеристики
- Производитель
- Hettich
- Артикул
- 9047735
- Push to open
- Нет
- Выдвижение
- Полное
- Доводчик
- Да
- Размер
- 400 мм
- Тип
- Скрытый монтаж
- Сторона
- Левая
- Длина ящика SKL
- 400 mm
- Нагрузочная способность, кг
- 30 кг
- Монтажная ширина EB
- 20
- Расстояние между отверстиями b1
- 224 мм
- Номинальная длина
- 400 мм
- Cторона монтажа
- левый
- Тип выдвижного ящика
- скрытые направляющие
- Runner type
- Concealed runner
Технический паспорт артикула
Источник сопоставлен точно по артикулу 9047735. Общие таблицы серии ниже не заменяют проверку совместимости конкретного узла.
Подбор направляющих по нагрузке и регулировкам
- 01Максимальная нагрузка
- 02Регулировка фасада 1D / 2D / 5D
- 03Проверка исполнения в каталоге
| Система | Нагрузка | Регулировка | Длина |
|---|---|---|---|
| Quadro Q25 YOU | до 25 кг | 1D | 250-550 мм |
| Quadro Q25 2D | до 25 кг | 2D | 250-550 мм |
| Quadro V6 YOU | до 30 кг | 1D | 250-600 мм |
| Quadro V6 5D | до 30 кг | 5D | 250-600 мм |
| Actro YOU | до 70 кг | 1D | 270-650 мм |
| Actro 5D | до 70 кг | 5D | 250-750 мм |
Таблица помогает сузить выбор. Итоговую совместимость конкретных артикулов проверяйте в комплектаторе.
